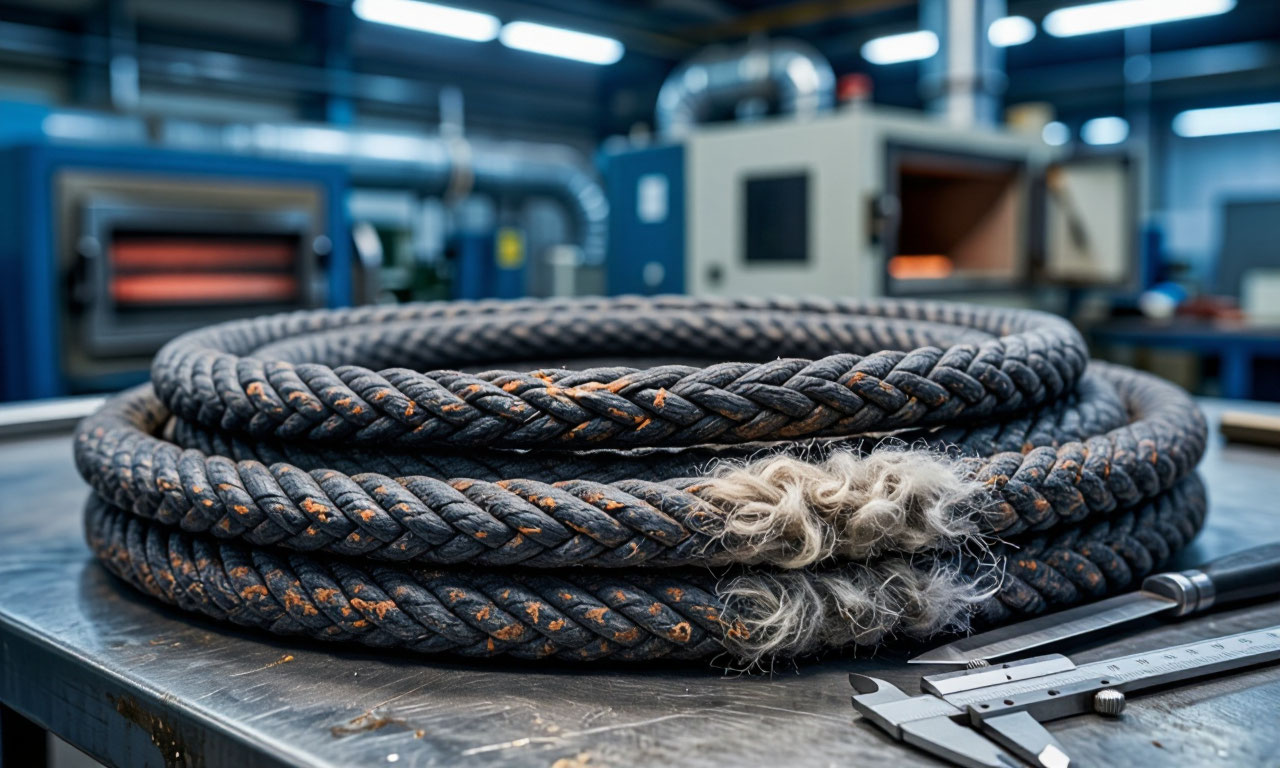

Базальтовый теплоизоляционный шнур представляет собой композитное изделие, состоящее из внутреннего сердечника и внешней защитной оплетки. Сердечник формируется из супертонкого базальтового штапельного волокна (БСТВ), которое обеспечивает низкую теплопроводность и высокую термостойкость.
Конструкция и производственная технология
Волокно получают методом расплава габбро-базальтовых пород при температуре около 1500°C с последующим выдуванием или центробежным формованием.
Внешний слой выполнен в виде оплетки из базальтовых нитей, стеклянного ровинга или комбинированных материалов. Перекрестное плетение обеспечивает механическую прочность и защиту сердечника от истирания.
Существует две основные технологии производства: набивка волокна в предварительно сплетенный «чулок» и одновременное формирование сердечника с оплеткой на шнуроплетельных машинах. Второй метод создает более однородную структуру с равномерной плотностью по всей длине.
Некоторые поставщики базальтового теплоизоляционного шнура выпускают шнуры с армированием металлической проволокой (нержавеющей или оцинкованной), что позволяет изделию сохранять форму при вибрационных нагрузках и облегчает фиксацию на сложных поверхностях. Диапазон выпускаемых диаметров - от 4 до 80 мм, наиболее востребованы типоразмеры 10, 20, 30, 40, 50 мм.
Ключевое отличие базальтового шнура от аналогов (асбестовых, кремнеземных, керамических) - отсутствие связующих веществ. Изделие на 100% состоит из минерального волокна, что исключает выделение фенолов, формальдегидов и других токсичных соединений при нагреве.
Технические характеристики и физические параметры
Температурный режим эксплуатации - главный параметр, определяющий область применения. Базальтовый шнур сохраняет работоспособность в диапазоне от -260°C до +700°C, кратковременные пиковые нагрузки допускаются до +900+1000°C. При превышении этих значений волокно начинает спекаться и терять эластичность.
Теплопроводность материала зависит от плотности набивки и температуры окружающей среды. При 25°C коэффициент составляет 0,031-0,038 Вт/м·К, что сопоставимо с минераловатными плитами. При нагреве до 600°C значение возрастает до 0,24 Вт/м·К обусловлено увеличением лучистой составляющей теплопереноса.
Плотность и масса погонного метра варьируются в зависимости от диаметра. Например, шнур БТШ-70 (диаметр 20 мм) весит 70 г/м при плотности 270 кг/м³, а БТШ-190 (диаметр 60 мм) - 190 г/м при плотности 75 кг/м³. Обратная зависимость плотности от диаметра объясняется технологическими особенностями формирования крупных сечений.
Сорбционное увлажнение не превышает 2% по массе, что делает материал гидрофобным. Базальтовое волокно не гигроскопично - вода впитывается только в межволоконные промежутки и быстро испаряется без разрушения структуры. По этому параметру базальтовый шнур превосходит стекловолоконные аналоги.
Химическая стойкость проявляется в нейтральности к большинству кислот, щелочей, масел и органических растворителей. Содержание ионов хлора ограничено 0,03% - критичный параметр для использования на объектах с нержавеющими сталями (хлор вызывает коррозионное растрескивание).
Группа горючести - НГ (негорючие материалы) согласно СНиП 21-01-97. Шнур не поддерживает горение, не выделяет дыма и токсичных газов даже при воздействии открытого пламени.
Области применения в промышленности
Металлургия и термическое оборудование - наиболее требовательный сегмент. Шнур уплотняет заслонки плавильных печей, зоны выгрузки металла, фланцевые соединения воздухопроводов горячего дутья. В печах цветной металлургии (алюминиевых, медных) материал выдерживает прямой контакт с расплавленным металлом без налипания и разрушения.
Энергетический комплекс использует шнур для изоляции паропроводов и газоходов ТЭС, АЭС, ГРЭС. Типичное применение - уплотнение проходок термопар, герметизация смотровых люков котлов-утилизаторов, набивка сальниковых уплотнений насосов горячей воды.
Нефтепереработка и нефтехимия эксплуатируют шнур в агрессивных средах. Материал устойчив к сероводороду, меркаптанам, ароматическим углеводородам. Им обматывают фланцы трубопроводов с продуктами крекинга, уплотняют крышки реакторов и колонн, изолируют системы подогрета высоковязких мазутов.
Строительство и ЖКХ применяют шнур для межпанельных швов в домах повышенной этажности. Материал заполняет деформационные зазоры, компенсируя температурные расширения и усадку бетона. В дымоходах частных домов шнур герметизирует соединения модульных сэндвич-труб и примыкания к кровле.
Судостроение и авиастроение ценят шнур за вибростойкость и отсутствие коррозионного воздействия. Им изолируют выхлопные тракты судовых двигателей, уплотняют люки машинных отделений, защищают проводку в переборках от термического излучения турбин.
Сравнение марок и типов шнуров
- БТШ (базальтовый теплоизоляционный шнур) - классическая марка с супертонким штапельным волокном внутри и базальтовой оплеткой. Рабочая температура до +700°C. Плотность варьируется от 75 до 270 кг/м³ в зависимости от диаметра. Шнур этой марки имеет наиболее низкую теплопроводность - 0,035 Вт/м·К.
- ШБТ (шнур базальтовый теплоизоляционный) - универсальная линейка, допускающая два варианта оплетки: базальтовой нитью или стеклянным ровингом. Температурный потолок выше - до +1000°C при кратковременном воздействии. Доступные диаметры от 10 до 70 мм. Масса погонного метра для ШБТ-30 составляет около 63 г.
ШБТизол - специализированная серия, разработанная под требования судостроения и авиации. Характеризуется повышенной износостойкостью оплетки и строгим контролем содержания хлоридов. Предлагается с маркировкой оплетки: «С» для стеклянной нити, «Б» для базальтовой. Длина бухт нормирована от 30 до 300 метров в зависимости от диаметра.
Expert BBC - продукт из непрерывного базальтового волокна, а не штапельного. Это дает более высокую разрывную прочность и меньшую усадку при нагреве. Диапазон диаметров смещен в меньшую сторону - от 4 до 10 мм. Шнур этой марки используют для тонкой набивки и герметизации сложнопрофильных зазоров.
Basfiber - бренд с акцентом на химическую стойкость. Базальт для этой марки добывается из месторождений с низким содержанием оксидов железа, что повышает кислотостойкость. Применяется в агрессивных средах с pH от 3 до 11.
Критерии выбора и рекомендации по монтажу
Диаметр шнура должен на 15-25% превышать ширину зазора, который требуется заполнить. При таком соотношении материал создает достаточное давление на стенки паза, обеспечивая герметичность без избыточной деформации. Для фланцевых соединений расчет ведется по внутреннему диаметру уплотнительной канавки.
Способ фиксации зависит от температурных условий и доступности обслуживания. Для холодных соединений (до 200°C) допустима установка на термостойкий клей или силиконовый герметик. При высоких температурах используется механическое крепление: прижимные планки, стальная проволока, бандажные ленты. Обмотка вокруг труб выполняется с натяжением и перекрытием витков на половину ширины.
Раскрой шнура производят острым ножом или ножницами по металлу - рваные края усложняют стыковку. Для аккуратного торцевания концы можно оплавить газовой горелкой: базальтовое волокно не плавится, но кратковременный нагрев до 500°C сплавляет ворсинки, предотвращая распушение.
Хранение материала должно исключать механические нагрузки и увлажнение. Бухты размещают на стеллажах в сухих проветриваемых помещениях. Гарантийный срок хранения производители устанавливают 12-24 месяца, но при соблюдении условий материал сохраняет свойства неограниченно долго.
Периодическая замена требуется при появлении признаков разрушения оплетки (потертости, разрывы нитей) или потере эластичности сердечника (изломы при сгибании). В печных дверцах и подвижных соединениях шнур служит от 3 до 7 лет. В статичных уплотнениях с умеренным нагревом эксплуатационный ресурс достигает 50 лет.
Техника безопасности и экологичность
Базальтовый шнур не содержит асбеста - канцерогенного минерала, применение которого запрещено в большинстве стран. Однако при работе с любыми волокнистыми материалами необходимы средства индивидуальной защиты: респиратор класса FFP2 или FFP3, защитные очки, перчатки. Мельчайшие фрагменты волокон могут вызвать раздражение кожи и слизистых оболочек.
При первом нагреве до температур выше 300°C возможно кратковременное выделение запаха выгорает замасливатель (технологическая смазка, нанесенная на волокна для облегчения плетения). Процесс безопасен и не требует эвакуации персонала. Полное удаление замасливателя происходит в течение первых 2-4 часов эксплуатации.
Утилизация материала не требует специальных мер - базальтовое волокно инертно и может вывозиться с обычным строительным мусором. В отличие от минераловаты на фенольных связующих, базальтовый шнур не выделяет вредных веществ при захоронении и не загрязняет грунтовые воды.
Пожарная безопасность объекта с использованием шнура повышается, так как материал не распространяет пламя и не выделяет дыма. В соответствии с классификацией НГ (негорючие) он разрешен для применения в системах противопожарной защиты: уплотнение проходок кабельных трасс, герметизация дымоходов, заполнение противопожарных поясов в навесных фасадах.
Сравнение с альтернативными материалами
Базальтовый шнур конкурирует с керамическим волокном (муллитокремнеземистым), стекловолокном и вспученным графитом. Керамоволокно выдерживает температуры до 1200-1400°C, но стоит в 2-3 раза дороже. При механических нагрузках керамика крошится, тогда как базальтовый шнур сохраняет целостность за счет оплетки. Выбор в пользу керамики оправдан только при постоянных температурах выше 800°C.
Стекловолоконные шнуры (на основе алюмоборосиликатного стекла) дешевле базальтовых на 30-40%, но рабочая температура ограничена 450-500°C. При превышении этого порога стекловолокно размягчается и спекается в стекловидную массу, полностью теряя эластичность. Для оборудования с частыми термоциклами стекловолокно непригодно - через 50-100 циклов оно рассыпается в пыль.
Вспученный графитовый шнур превосходит базальтовый по химической стойкости в агрессивных средах (кислоты, щелочи, органические растворители) и имеет более высокую электропроводность. Однако графит работает только до 450°C на воздухе (выше выгорает) и требует особой осторожности при монтаже - материал очень мягок и легко повреждается. Стоимость графитового уплотнения в 4-5 раз выше базальтового.
Асбестовый шнур, запрещенный в странах Евросоюза и ограниченно применяемый в России, имеет рабочую температуру до 500°C и сопоставим с базальтовым по механическим свойствам. Канцерогенность асбеста и выделение микрочастиц в воздух при вибрациях делают его неприемлемым для жилых и общественных зданий. Замена асбеста на базальт снижает риски для персонала при обслуживании оборудования.
Типичные ошибки и способы их предотвращения
Выбор завышенного диаметра шнура для уплотнения фланца приводит к невозможности стяжки болтов - материал создает избыточное сопротивление. Практическое правило: сжатие шнура между фланцами должно составлять 30-40% от исходного сечения. При большем сжатии волокна раздавливаются, уплотнение теряет эластичность и начинает пропускать среду.
Использование базальтового шнура без оплетки в подвижных соединениях - распространенная ошибка. Сердечник без защитного слоя выкрашивается при трении уже через 100-200 циклов перемещения. Для дверцей печей, заслонок, шиберов обязательна модель с оплеткой из базальтовой или стеклянной нити. Беспокровные шнуры допустимы только в статичных зазорах с нулевым взаимным перемещением деталей.
Обрезка шнура тупым инструментом создает неровный торец, из которого высыпаются волокна сердечника. В ответственных уплотнениях (вакуумные печи, газовые тракты) это приводит к свищам и утечкам. Применение дискового ножа или секатора с параллельными лезвиями дает чистый срез. Для диаметров выше 40 мм эффективна обрезка вращающимся отрезным кругом с мелким зубом.
Укладка влажного шнура в высокотемпературную зону вызывает микротрещины в волокнах при резком испарении воды. Даже при сорбционной влажности 1-2% нагрев со скоростью выше 50°C в минуту провоцирует локальные перенапряжения. Материал из холодного склада выдерживают 12 часов при комнатной температуре перед монтажом. Запрещена сушка открытым пламенем или тепловой пушкой - температурный шок разрушает структуру волокна.
Игнорирование коэффициента теплового расширения деталей приводит к выдавливанию шнура из зазора при нагреве. Для стальных фланцев, работающих в диапазоне 20-600°C, линейное расширение составляет около 1,5 мм на каждый метр диаметра.
Зазор под уплотнение проектируют с учетом этого расширения, иначе шнур пережимается в холодном состоянии и ослабевает при рабочей температуре.
